АРИОН-400 импульсный рентгеновский аппарат

Арион-400 - импульсный рентгеновский аппарат для промышленной дефектоскопии в нестационарных условиях

Назначение:

Рентгеновский дефектоскоп Арион-400, представляет собой мобильный источник ионизирующего излучения импульсного действия, применяемый для контроля качества промышленных изделий рентгенографическим способом. Прибор с номинальным напряжением на рентгеновской трубке 400 кВ входит в линейку облегчённых рентгенаппаратов производства компании "АРИОН" - российского разработчика оборудования для рентгеновского контроля в промышленности.
Возможность автономного питания, компактное исполнение и малый вес, в сочетании с характеристиками формируемых импульсов излучения с дозой, достаточной для просвечивания толщин до 80 мм (сталь, F=500 мм, съёмка на плёнку РТ-1 + УПВ-2 в максимальном режиме) наделяют прибор свойствами универсальности. Он успешно применяется для панорамной съёмки соединений трубопроводов, удобен для контроля объектов с различной геометрией и конструкцией. Многолетняя практика эксплуатации рентгеновского аппарата Арион-400 специалистами экспертных лабораторий подтверждает целесообразность его применения для выполнения рентгеновского контроля особо ответственных объектов в полевых условиях, где требуются частые перемещения рентген аппарата, а так же в труднодоступных местах на объектах со сложной геометрией.

Арион 400 - мощный, лёгкий, компактный и простой в управлении рентгеновский аппарат. При проведении неразрушающего контроля в условиях ограниченного пространства, Арион-400 является подходящей альтернативой более громоздким и тяжелым источникам излучения постоянного напряжения.

Другие аппараты линейки: Арион-150, Арион-200, Арион-250, Арион-300, Арион-600 (число - напряжение на трубке, кВ)

Особенности:

Источником питания для Ариона-400 может являться однофазная сеть переменного тока 220 В, внешний или встроенный аккумулятор (опционально), бортовая сеть автомобиля.

В рентгеновском аппарате применяется импульсная трубка с холодным катодом, работающая по принципу взрывной электронной эмиссии. Частота следования импульсов 4-7 Гц. Длительность интервалов между ними величина не постоянная и зависит от отклонений напряжения питания устройства. При этом экспозиционная доза за одинаковые отрезки времени так же не постоянна. Это свойственно всем с приборам данного класса. Поэтому расчёт дозы рентгеновского излучения по времени экспозиции во время работы от разряжающейся батареи является приблизительным даже при использовании дозиметра, что не всегда удобно. Но, в отличие от импульсных аппаратов других производителей, на Арионах экспозиционная доза контролируется не таймером, а счётчиком импульсов. Кроме того, счётчик импульсов, служит для определения степени износа устройства с начала эксплуатации.

Гарантия и сервис:

Предприятие изготовитель гарантирует соответствие импульсного рентгеновского аппарата Арион-400 требованиям действующей технической документации при соблюдении потребителем условий эксплуатации, транспортировки и хранения. Гарантийный срок эксплуатации 12 месяцев, или 500000 импульсов. Отметим, что данные аппараты при правильном использовании вырабатывают по 1-2 млн. импульсов без ремонта в зависимости от условий эксплуатации. Кроме того, при выработке ресурса аппарата, производитель предлагает довольно выгодные условия проведения капитального ремонта. Всего за 35 % от его текущей стоимости производится замена практически всех элементов излучающего блока: рентгеновской трубки и всех высоковольтных цепей. В результате получается новый аппарат, только в старом корпусе с новой гарантией (!) 1 год или 500000 импульсов...

Некоторые детали конструкции импульсных рентгеновских аппаратов Арион 400:

Импульсный рентгеновский аппарат Арион создан на основе коаксиальной двойной формирующей линии с газовой изоляцией, заряжаемой высоковольтным резонансным импульсным трансформатором с разомкнутым сердечником. Тормозное рентгеновское излучение наносекундной длительности генерируется в вакуумной трубке с холодным катодом.

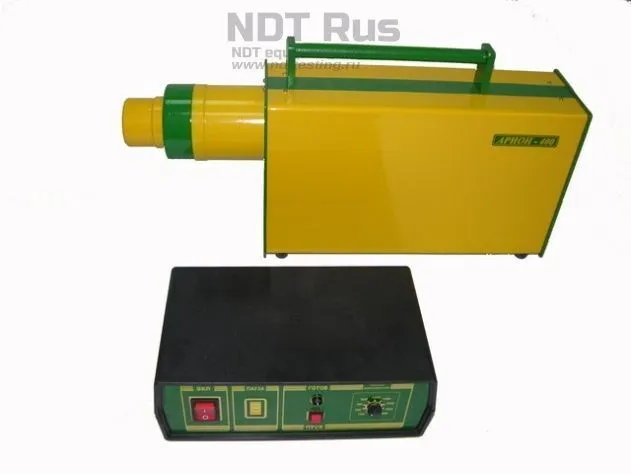

Излучающий блок аппарата Арион 400 выполнен в виде двухъярусной конструкции. В герметичном корпусе из нержавеющей стали, наполненном газом под давлением до 2 МПа, размещены: рентгеновская трубка, коаксиальная двойная формирующая линия, разрядный промежуток, высоковольтный резонансный импульсный трансформатор. Всё это размещается во внешнем корпусе из алюминиевого сплава в котором так же устанавливаются коммутатор и первичный накопитель. Снаружи блока расположены: ручка для транспортировки, защитный колпачок, предохраняющий трубку от механических повреждений, разъём для подключения высоковольтного кабеля.
Пульт управления выполнен из пластикового корпуса, внутри которого размещены однотактный стабилизированный преобразователь напряжения, фильтр радиопомех и блок управления режимами работы.
