Как открыть лабораторию неразрушающего контроля?

Вы давно думали о том, как открыть свою лабораторию неразрушающего контроля с нуля? Что нужно? С чего начать и как действовать? Тогда вот вам подробное руководство к действию.

Что такое лаборатория НК?

Лаборатория НК - организация, одним из видов деятельности которой является осуществление НК, или подразделение организации, осуществляющее НК технических устройств, зданий и сооружений для собственных нужд.

Мы знаем, что такое ЛНК, далее определяем этапы, которые вы должны пройти:

1. Выбор объектов и методов контроля;

2. Выделение помещения для Лаборатории НК и оснащение её необходимым техническим оборудованием.

3. Назначение руководителя Лаборатории НК;

4. Аттестация специалистов в области неразрушающего контроля по требуемым методам, которые будут использоваться в вашей лаборатории НК;

5. Подготовка необходимой документации для лаборатории, согласно СДАНК-01-2020, и приобретение официальных изданий НТД в бумажном или электронном виде;

6. Внутреннее согласование пакета документов;

7. Работа аттестационной комиссии для проведения инспекционного контроля на месте создаваемой Лаборатории НК и подтверждение соответствия требований к лаборатории.

8. Выдача свидетельства об аттестации Лаборатории НК.


Выбор области аттестации и методов контроля.

Первое, с чего стоит начать - это определить область, в которой вы планируйте работать. Изучите объекты, для оценки соответствия которых требованиям промышленной безопасности целесообразно применение методов неразруша-ющего контроля.

1. Объекты котлонадзора;
2. Системы газоснабжения (газораспределения);
3. Подъемные сооружения;
4. Объекты горнорудной промышленности;
5. Объекты угольной промышленности;
6. Оборудование нефтяной и газовой промышленности;
7. Оборудование металлургической промышленности;
8. Оборудование взрывопожароопасных и химически опасных производств;
9. Объекты железнодорожного транспорта;
10. Объекты хранения и переработки зерна.

Выбираем методы неразрушающего контроля для вашей Лаборатории НК.

Существует десять основных методов неразрушающего контроля ( СДАНК-01-2020):

• ультразвуковой (УК);
• акустико-эмиссионный (АЭ);
• радиационный (РК);
• магнитный (МК);
• вихретоковый (ВК);
• проникающими веществами: капиллярный (ПВК), течеискание (ПВТ);
• визуальный и измерительный (ВИК);
• вибродиагностический (ВД);
• тепловой (ТК);
• оптический (ОК).

Есть, так называемый, «джентльменский набор» по методам контроля при открытии лаборатории:
визуально - измерительный, ультразвуковой, радиационный, магнитный и контроль проникающими веществами. Совокупность данных методов достаточна, чтобы проводить качественную диагностику.
Но! Обратите внимание, все зависит от того, какие объекты вы контролируете!

Требования к помещению и оборудованию.

Как таковых, особых требований в СДАНК-01-2020 к помещению нет. Если вы планируйте проводить радиационный контроль, то стоит подробнее ознакомиться с требованиями к рентгеновским лабораториям, которые содержатся в СанПиН 2.6.1.3164-14.
Как выбрать оборудование, которое будет использоваться в Лаборатории НК? Что же, определившись с методами и помещением, можно смело закупать оборудование. Какого-то универсального набора нет, каждый подбирает под свои задачи и на данный момент существует множество организаций, которые помогут вам с выбором приборов.

Назначение начальника ЛНК и аттестация специалистов

Начальник ЛНК должен быть человек, желательно, опытный, поскольку именно на нем возлежит обязанность оформлять пакет документов на лабораторию.
Говоря о составе ЛНК, понимаем, что в штате компании достаточно иметь одного специалиста, аттестованного по всем методам созданной лаборатории. Но! Для аттестации по радиографическому методу контроля, необходимы два специалиста (см. НРБ-99). Да и вообще, как показывает практика, нужно иметь хотя бы двух специалистов, на случай непредвиденных обстоятельств.
Ранее мы определились с минимальным количеством человек для ЛНК. Определим же уровни аттестации для специалистов.

Существует три уровня аттестации (СДАНК-01-2020):
3.1  Специалист I уровня квалификации выполняет работы по НК конкретным методом НК конкретных объектов, по инструкции и под наблюдением персонала II или III уровня квалификации, строго соблюдая технологию и методику контроля.
 Специалист I уровня должен уметь:

• настраивать оборудование, с помощью которого осуществляется НК соответствующим методом;

• выполнять НК методом, на который он аттестован;

• описывать результаты контроля.


Специалист I уровня не осуществляет самостоятельно выбор метода НК, оборудования, технологии и режимов контроля, не проводит оценку результатов контроля.
3.2  Специалист II уровня квалификации:

• обладает квалификацией, достаточной для осуществления и руководства НК в соответствии с утвержденными нормативными и техническими документами, выбора способа контроля, ограничения области применения метода;

• выполняет работы по НК, настраивает оборудование и проводит оценку качества объекта или его элемента в соответствии с применяемыми нормативными документами;

• документирует результаты контроля;

• разрабатывает технологические инструкции и карты контроля в соответствии с действующими нормативными и методическими документами по конкретной продукции в области своей аттестации;

• руководит специалистами I уровня, ведет их подготовку;

• знает и выполняет все требования, относящиеся к специалистам I уровня;

• производит выбор технологии и средств контроля, выдает заключение по результатам контроля, выполненного им самим или под его наблюдением специалистом I уровня.


3.3. Специалист III уровня квалификации обладает квалификацией, достаточной для руководства любыми операциями по тому методу НК, по которому он аттестован, в том числе:

• самостоятельно осуществляет выбор методов и способов НК, оборудования и персонала;

• руководит работой персонала I, II уровней, а также выполняет работы, отнесенные к компетенции последних;

• проверяет и согласовывает технологические документы, разработанные специалистами II уровня квалификации;

• разрабатывает методические документы и технические регламенты по НК;

• оценивает и интерпретирует результаты контроля;

• принимает участие в подготовке, аттестации персонала на I, II, III уровни квалификации, если он уполномочен Независимым органом;

• проводит инспекционный контроль работ, выполненных персоналом I и II уровней квалификации;

• производит выбор технологии и средств контроля, выдает заключение по результатам контроля, выполненного им самим или под его наблюдением специалистом I уровня


В идеале, согласно этим требованиями:
- Если состав лаборатории 1 человек, то аттестуем его на II уровень;
- Если состав лаборатории 2 человека, то аттестуем на I уровень и на II
уровень.

По статистике, обычно аттестуют сразу на II уровень.

Более подробно все требования и информация по аттестации специалистов содержится в Правилах аттестации персонала в области неразрушающего контроля (СДАНК-01-2020).

Общие требования к лабораториям НК

4.1. Статус, административная подчиненность и структура лаборатории должны обеспечивать объективность результатов контроля, исключать возможность любого воздействия на сотрудников лаборатории с целью оказать влияние на результаты контроля.

4.2. Лаборатория, имеющая статус юридического лица, должна удовлетворять следующим критериям независимости:

• должна быть независима от сторон, заинтересованных в результатах НК;

• не должна участвовать в разработке, изготовлении, строительстве, монтаже, ремонте, реконструкции и эксплуатации или являться покупателем, собственником, потребителем объектов, НК которых осуществляет.

4.3. Лаборатория, являющаяся структурным подразделением организации и выполняющая НК для собственных нужд организации, должна удовлетворять следующим критериям независимости:

• в рамках организационной структуры организации должны быть четко разграничены функциональные обязанности по осуществлению НК, а также установлена отчетность лаборатории перед организацией, структурным подразделением которой она является;

• лаборатория не должна заниматься работами, которые могут повлиять на объективность результатов НК. (см. СДАНК-01-2020)

Специальные требования к лабораториям НК

5.1. Лаборатория, проводящая радиационный контроль, должна иметь радиационно - гигиенический паспорт, санитарно-эпидемиологическое заключение и лицензию на право работы с источниками ионизирующего излучения. (Оформляются в местном Роспотребнадзоре).
5.2. Лаборатории, выполняющие работы по НК в полевых условиях, должны подтвердить возможность надежной доставки средств НК к объекту с соблюдением требований радиационной безопасности.

6. Подготовка нормативно- технической документации.

            Документация - дело тонкое, но, пусть вас не пугает бумажная волокита.

Вновь обращаемся к СДАНК-01-2020  и определяемся с документацией:

1.Организационно-правовые документы:

Устав, копии свидетельств ИНН и ОГРН, выписка из ЕГРЮЛ, информациях об учредителях, приказы о назначении специалистов и т.д.

2.Руководство по качеству.

В состав руководства по качеству должны входить следующие документы:

- политика в области качества;

- область деятельности лаборатории НК;

- организационная структуры лаборатории НК;

- задачи и функциональные обязанности руководства и персонала лаборатории НК согласно их должностным инструкциям;

- процедура проведения работ по НК, включая оформление результатов контроля и выдачу заключений;

- процедура учета, контроля и использования документации;

- процедура, организации и проведения поверки и технического обслуживания средств НК;

- процедура поверки технического состояния средств НК после их транспортировки и доставки на рабочее место;

- правила обеспечения конфиденциальности и охраны прав собственности;

- процедура проведения внутренних проверок;

- организация обратной связи и корректирующих действий при выявлении несоответствий;

- процедура рассмотрения рекламаций, претензий;

- порядок корректировки документов системы качества.

2.1 Руководство по качеству должно содержать ссылки на действующие в установленном порядке нормативные технические документы, методики и инструкции, используемые при проведении НК, и должно постоянно актуализироваться (т.е. в него должны быть внесены все изменения, происходящие в системе качества). Если организация имеет общую систему качества, то разработка отдельного Руководства по качеству для лаборатории не требуется.

3. Паспорт ЛНК. (Приложение №2 СДАНК-01-2020 обязательно к заполнению).

3.1. Общие данные.

3.2. Данные о профессиональной квалификации сотрудников лаборатории.

- копии удостоверений;

- копии приказов о назначении на работу;

- график аттестации специалистов НК.

3.3. Объекты контроля.

3.4. Виды (методы) контроля.

3.5. Сведения об оснащенности лаборатории средствами неразрушающего контроля.

3.6. Сведения об эталонах, стандартных и контрольных образцах.

3.7. Сведения об имеющихся в лаборатории дозиметрических и радиометрических средствах измерений.

3.8. Сведения о вспомогательном оборудовании и принадлежностях.

- паспорта;

- копии поверок;

- график поверок оборудования.

3.9. Перечень нормативных и методических документов.

- обратите внимание, эти документы всегда должны быть актуальны. Поэтому, выходом будет покупка электронных версий документов через систему «Кодекс» Техэксперт.

3.10. Данные на хранилище источников ионизирующего излучения.

-Даже если вы не применяете радиационный метод контроля, этот пункт должен быть заполнен!

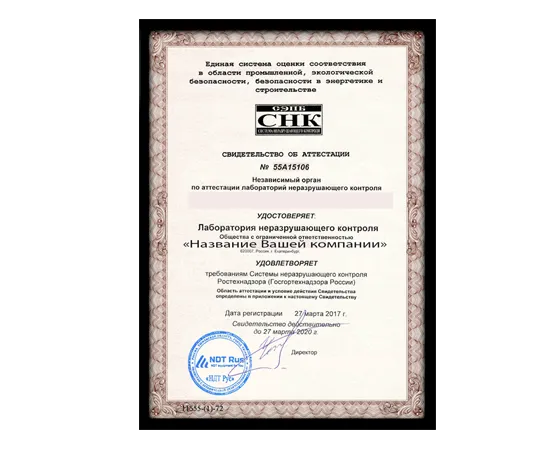

После выполнения всех этапов и проверки лаборатории аттестационной комиссией, происходит выдача свидетельства об аттестации Лаборатории НК.
